EASIVISION

Mehr Sicherheit und Fahrkomfort für Ihr Wohnmobil.

AL-CAR EASIVISION bietet mit AL-CAM und EASIVIEW hochauflösende Kameras und TFT-Displays für Fahrzeuge

Alles im Blick: Ob im Sommer, im Winter oder bei Regen, mit unseren vollausgestatteten und hochauflösenden Kameras haben Sie auch unübersichtliche Bereiche Ihres Wohnmobils ganz bequem im Blick.



Infrarot LEDs unterstützen in der Nacht, während die hohen Blickwinkel und Auflösungen Ihren Sichtbereich deutlich erhöhen. Auch mit Shutter oder speziell für Kastenwagen erhältlich.



Als I-Tüpfelchen zu den AL-CAR Rückfahrkameras bieten wir mit den AL-CAM 12.1 und 13.1 Miniaturkameras Lösungen, die Sie überall unterstützen.



In Kombination mit unserem EasiNAV Drive oder den EasiVIEW 5” und 7” TFT Displays ergibt sich mit den AL-CAM Kameras das ideale Duo in Sachen Sicherheit & Fahrkomfort.


Behalten Sie in jeder Situation den Überblick.

Mit unseren Rückfahr-Videosystemen schaut man gern zurück.


ACHTUNG: Unser ONLINE-Shop ist aktuell nicht erreichbar.

Bei Interesse an unseren Produkten, nehmen Sie bitte telefonisch (04541-80599-0) oder

per E-Mail (info@al-car.de) Kontakt mit uns auf.

Vielen Dank für Ihr Verständnis.


EASIVISION - Rückfahrvideosysteme (RV)

Alle AL-CAM PRO Kameras sind standardmäßig ausgestattet mit AL-CAR Systemkabelanschluß und schlankem 18 m langem Systemkabel.

Die AL-CAM 20 wird stattdessen mit einem 20 m Systemkabel Typ 2 ausgeliefert.



AL-CAM 6 PRO

Hochauflösende Farb-RV-Kamera

mit AL-CAR Systemanschluss

AL-CAR AL-CAM 6 PRO hochauflösende Farb-RV-Kamera für Fahrzeuge
  • 1/4'' CMOSii Bildsensor
  • 18x IR-LEDs für Nachtsicht
  • wassergeschützt (IP68)
  • diagonaler Blickwinkel von 125°
  • automatischer Weißabgleich und Blende
  • robustes Metallgehäuse

TECHNISCHES:

Bildsensor CMOSii, Auflösung 640(H) x 480(V), 480 TV Linien, Blickwinkel 90°(H) / 90°(V) / 125°(D), Schutzklasse IP68, 18x IR-LEDs, Lichtempfindlichkeit ≤ 0.1 Lux, NTSC, Blende F2.0, automatischer Weißabgleich, DC 9,0 - 18,0V, Stromverbrauch < 65mA,
Abmessungen: (BxHxT) 76 x 85 x 50 mm
Gewicht 265g

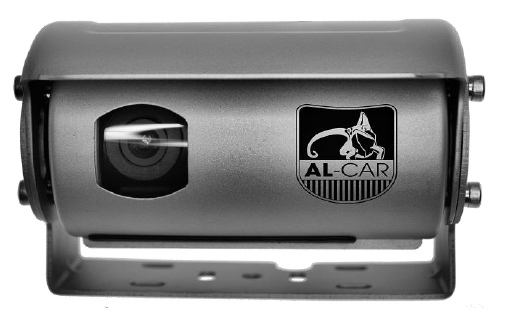

AL-CAM 10 PRO

"Der Hellseher"

Hochauflösende Farb-Shutterkamera mit AL-CAR Systemanschluss

  • 1/3´´ CMOSii Bildsensor
  • 6x IR-LEDs für Nachtsicht
  • wassergeschützt (IP69)
  • automatische Schutzkappe
  • maximaler Blickwinkel von 180°
  • automatischer Weißabgleich und Blende
  • robustes und rostfreies Edelstahlgehäuse

TECHNISCHES:

Bildsensor 1/3“ Sony CMOSii, Auflösung 512(H) x 492(V), 420 TV Linien, Blickwinkel 135°(H) / 135°(V) / 180°(D), Schutzklasse IP69, 6x IR-LEDs, Lichtempfindlichkeit ≤ 0.1 Lux, NTSC, Blende F2.0, automatischer Weißabgleich, DC 12V, Stromverbrauch max. 450mA,



Abmessungen: (BxHxT) 60 x 50 x 45 mm,

Gewicht 342g



AL-CAM 11 PRO

"Die Heckkamera"

RV-Kamera im Kastenwagengehäuse mit AL-CAR Systemanschluss

AL-CAR AL-CAM 11 PRO RV-Kamera im Kastenwagengehäuse für Fahrzeuge
  •  1/4“ CMOS Bildsensor
  • 9x IR-LEDs für Nachtsicht
  • wassergeschützt (IP68)
  • Halterung für Kastenwagen
  • Blickwinkel von 120°
  • automatischer Weißabgleich und Blende
  • Kunststoffgehäuse



TECHNISCHES:

Bildsensor 1/4“ Sony CMOSii, Auflösung 512(H) x 492(V), 420 TV Linien, Blickwinkel 105°(H) / 105°(V) / 120°(D), Schutzklasse IP68, 9x IR-LEDs, Lichtempfindlichkeit ≤ 0.1 Lux, NTSC, Blende F2.0, automatischer Weißabgleich, DC 12V, Stromverbrauch max. 250mA,



Abmessungen: 130 x 50 x 90 mm (mit Halterung),

Gewicht 250g


AL-CAM 20

"Das Doppelauge"

hochauflösende Doppel-Shutter-Farbkamera

  • 2 Linsen integriert (je eine Kamera für Nah- & Fernsicht)
  • Blickwinkel Fernkamera 75°
  • Blickwinkel Nahkamera 150°
  • 1/4“ CCD Bildsensor
  • IR-LEDs für Nachtsicht
  • wassergeschützt (IP68)
  • automatische Schutzklappe
  • robustes Metallgehäuse
  • inkl. 20 m Systemkabel Typ 2

TECHNISCHES:

Bildsensor 1/4“ CCD Sony, Auflösung 728(H) x 512(V), 480 TV Linien, Blickwinkel Fern 50°(H) / 35°(V) / 75°(D), Blickwinkel Nah 105°(H) / 80°(V) / 150°(D), Schutzklasse IP68, Lichtempfindlichkeit ≤ 0.1 Lux, NTSC, Blende F2.0, automatischer Weißabgleich, DC 12V, Stromverbrauch max. 180mA,



Abmessungen: (BxHxT) 127,2 x 91,82 x 88,98 mm (mit Halterung/Sonnenblende), Gewicht 610g



AL-CAM 28 PRO MINI-DOME

Hochauflösende 160° Farbkamera für Wohnmobilmontage am Heck

mit AL-CAR Systemanschluss

AL-CAR AL-CAM 28 PRO MINI-DOME hochauflösende 160-Grad Farb-Kamera für Wohnmobilmontage am Heck
  • PC1099N Bildsensor
  • Halbkugelform / Mini Dome
  • Kunststoffgehäuse, hochglanzweiss lackiert
  • wassergeschützt (IP69)
  • Blickwinkel 160° diagonal
  • automatischer Weißabgleich und Blende

TECHNISCHES:

Abmessungen:

Durchmesser 106 mm, Höhe 50 mm


AL-CAM 29 PRO

Hochaulösende Kamera für Fiat Ducato, Peugeot Boxer und Citroen Jumper Kastenwagen mit AL-CAR Systemanschluss

AL-CAR AL-CAM 29 PRO hochauflösende 160-Grad Farb-RV-Kamera für Fahrzeuge in der Farbe Weiss
AL-CAR AL-CAM 29 PRO hochauflösende 160-Grad Farb-RV-Kamera für Fahrzeuge in der Farbe Schwarz
  • PC1099N Bildsensor
  • stabiles Kunststoffgehäuse für Original Bremslicht und Kamera
  • Kunststoffgehäuse in Schwarz und Hochglanzweiss
  • wassergeschützt (IP69)
  • Blickwinkel 160° diagonal
  • automatischer Weißabgleich und Blende

Schwarz:

Hochglanzweiss:



SYSTEMKABEL (zu allen PRO-Produkten)



Alle AL-CAM PRO Kameras sind standardmäßig ausgestattet mit AL-CAR Systemkabelanschluss und schlankem, 18 m langem Systemkabel ausgestattet. Eine Verpolung ist zudem in dieser Variante absolut ausgeschlossen.

Adapter vom Systemkabel auf Cinch/F-Bas liegen allen PRO-Kameras serienmäßig bei.

AL-CAR AL-CAM Systemkabel zu allen PRO-Produkten

PINBELEGUNG SYSTEMKABEL

rot = DC 12V +

schwarz = Masse -

gelb = Videosignal

blau = nicht belegt


Weitere Kabel finden Sie unter EasiWIRE


AL-CAM 12.1

"Der Würfel"

kompakte Würfel-Farbkamera

AL-CAR AL-CAM 12.1 kompakte Würfel-Farbkamera für Fahrzeuge
  • 1/4“ CMOS Bildsensor
  • kompakte Würfelkamera
  • wassergeschützt (IP67)
  • automatischer Weißabgleich und Blende

TECHNISCHES:

Bildsensor 1/4“ Sony CMOSii, Auflösung 720(H) x 480(V), 480 TV Linien, Blickwinkel 135°(H) / 120°(V) / 170°(D), Schutzklasse IP67, Lichtempfindlichkeit 0.2 Lux, NTSC, Blende F2.0, automatischer Weißabgleich, DC 12V, Stromverbrauch max. 450mA



Abmessungen: (BxLxH) 25 x 20 x 23 mm


AL-CAM 13.1

Nano

kompakte Farbkamera

AL-CAR AL-CAM 13.1 kompakte Farbkamera für Fahrzeuge
  •  1/4“ CMOS Bildsensor
  • ultrakompakte Abmessungen
  • wassergeschützt (IP68)
  • automatischer Weißabgleich und Blende

TECHNISCHES:

Bildsensor 1/4“ Sony CMOSii, Auflösung 828(H) x 420(V) / 348.000 Pixel, 420 TV Linien, Blickwinkel 110°(H) / 105°(V) / 140°(D), Lichtempfindlichkeit 0.5 Lux, NTSC, Blende F2.0, automatischer Weißabgleich, DC 12V, Stromverbrauch max. 60mA, Schutzklasse IP68



Abmessungen: ø17 mm (+2mm mit Gummidichtung),


AL-CAM 14

kompakte Farbkamera

  • 1/4'' CMOS Bildsensor
  • ultrakompakte Abmessungen
  • wassergeschützt (IP68)
  • automaischer Weißabgleich und Blende

TECHNISCHES:

Bildsensor 1/4'' Sony CMOSii, Auflösung:828(H) x 420(V) / 348.000 Pixel, 420  TV Linien, Blickwinkel 110°(H) / 105!(V) / 140°(D), Lichtempfindlichkeit: 0,5 Lux, NTSC, Blende F2.0,  automatischer Weißabgleich, DC 12V, Stromverbrauch max. 60mA, Schutzklasse IP68



 Abmessungen: (BxLxH) 40 x 20 x 25mm



EASIVIEW EV502

hochauflösendes 5'' Farbdisplay mit 2x Video-In

  •  5“ TFT LED Display
  • 12,7 cm Bilddiagonale
  • 2x Video-In
  • elegantes Design
  • 9-24V

TECHNISCHES:

TFT LED Monitor, 5“ / 12,7cm Bilddiagonale, Auflösung 800(H) x 480(V),Bildformat 16:9, 2x Video-In, PAL/NTSC auto switch, Kontrast 350:1, Stromversorgung 9-24V, Stromverbrauch < 3W



Lieferumfang:

TFT, Standfuß, Netzteil, AV-Kabelsatz

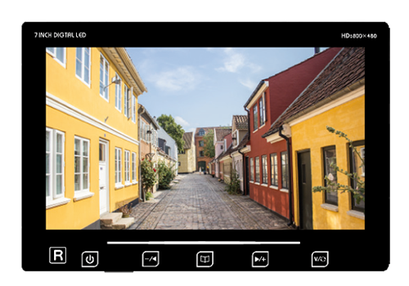

EASIVIEW EV702

hochauflösendes 7'' Farbdisplay mit 2x Video-In

  •  7“ TFT LED Display
  • 17,6 cm Bilddiagonale
  • 2x Video-In
  • elegantes Design
  • 9-24V

TECHNISCHES:

TFT LED Monitor, 7“ / 17,6cm Bilddiagonale, Auflösung 800(H) x 480(V),Bildformat 16:9, 2x Video-In, PAL/NTSC auto switch, Kontrast 350:1, Stromversorgung 9-24V, Stromverbrauch < 8W



Lieferumfang:

TFT, Standfuß, Fernbedienung, Netzteil, AV-Kabelsatz



Bedienungsanleitung / Gebruikershandleiding / User’s manual / Manuale utente / Manual utilisateur

Deutsch

Download
PDF-Bedienungsanleitung-DE-EasiVIEW-5-un
Adobe Acrobat Dokument 528.0 KB

Download
PDF-Bedienungsanleitung-DE-EasiVISION-AL
Adobe Acrobat Dokument 1.5 MB

Englisch

Dutch

French



Passende Adapter, Kabel, Stecker und Buchsen finden Sie unter EasiWire.
